Paghahatid ng Electron Microscopy (TEM)ay isang kailangang -kailangan na tool sa pananaliksik sa mga patlang tulad ng mga materyales sa agham at nanotechnology. Para sa mga mananaliksik na bago sa TEM, ang pag -unawa sa mga pangunahing prinsipyo at operasyon ay mahalaga para sa mahusay na paggamit ng kagamitan na ito. Ang pagsubok sa TEM ay pangunahing nakatuon sa mga katangian ng microstructure ng mga materyales, kabilang ang pamamahagi ng elemento, komposisyon ng phase, mga depekto ng kristal, atbp. Sa pamamagitan ng TEM, ang mga mananaliksik ay maaaring makakuha ng isang mas malalim na pag -unawa sa panloob na istraktura ng mga materyales, sa gayon sinusuri ang kanilang mga pag -aari at potensyal na aplikasyon.
Kung ikukumpara sa iba pang mga instrumento ng analitikal tulad ng mga spectrometer, X-ray diffractometer, atbp, ang pinakamalaking bentahe ng TEM ay ang ultra-high spatial na resolusyon. Hindi lamang makita ng TEM ang elemental na komposisyon ng mga materyales, ngunit pag-aralan din ang istraktura ng kristal sa antas ng atomic, nakamit ang pagmamasid sa in-situ. Ang kakayahang ito ay ginagawang tem na hindi mapapalitan na tool sa pananaliksik ng nanoscale. Bilang isang institusyong pagsubok at pagsusuri ng third-party na nagbibigay ng pagsubok, pagkakakilanlan, sertipikasyon, at serbisyo sa pananaliksik at pag-unlad, ang Jinjian Laboratory ay hindi lamang mayroong isang propesyonal na pangkat ng teknikal, ngunit din ay nilagyan ng mga advanced na kagamitan sa pagsubok upang mabigyan ka ng tumpak na mga serbisyo sa pagsubok sa TEM.
Ang dahilan kung bakit maaaring makamit ng TEM ang antas ng mataas na resolusyon ng atomic dahil gumagamit ito ng isang high-speed electron beam na may sobrang maikling haba ng haba ng haba ng pag-iilaw. Ang paglutas ng ordinaryong optical mikroskopyo ay limitado sa pamamagitan ng haba ng haba ng pag -iilaw ng beam, habang ang haba ng haba ng beam ng elektron ay mas maikli kaysa sa nakikitang ilaw, kaya ang paglutas ng TEM ay mas mataas kaysa sa tradisyonal na mga mikroskopyo. In addition, the wave particle duality of electron beams enables TEM to achieve atomic level imaging of materials.
Ang pangunahingIstraktura at pag -andar ng TEM
Ang pangunahing istraktura ng TEM ay may kasamang mga pangunahing sangkap tulad ng electron gun, condenser, sample stage, layunin lens, intermediate mirror, at projection mirror. Ang electron gun ay bumubuo ng isang high-speed electron beam, na nakatuon ng isang condenser lens. Ang halimbawang yugto ay nagdadala at tumpak na posisyon ang sample, at ang layunin lens at intermediate mirror ay higit na pinalaki ang imahe ng sample. Ang projection mirror ay nag -proyekto ng pinalaki na imahe sa isang fluorescent screen o detektor. Ang pakikipagtulungan ng mga sangkap na ito ay nagbibigay -daan sa TEM upang makamit ang mataas na imaging imaging at pagsusuri ng mga sample.

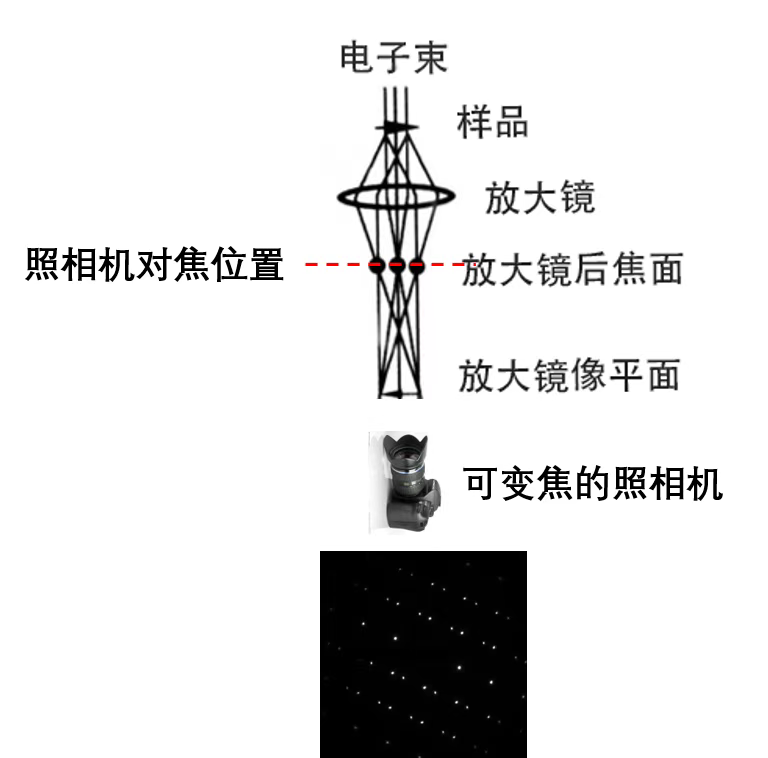

Pangunahin ang TEM ay may tatlong mga mode na nagtatrabaho: mode ng imaging magnification, mode ng pagkakaiba -iba ng elektron, at mode ng pag -scan ng paghahatid (STEM). Sa mode na imaging magnification, ang TEM ay katulad ng tradisyonal na mga optical mikroskopyo upang makuha ang imahe ng morpolohiya ng sample; Sa mode ng pagkakaiba -iba ng elektron, kinukuha ng TEM ang pattern ng pagkakaiba -iba ng sample, na sumasalamin sa istrukturang kristal nito; Sa mode ng STEM, sinusuri ng TEM ang sample point sa pamamagitan ng punto sa pamamagitan ng pagtuon ng electron beam, at nangongolekta ng mga signal na may isang detektor upang makamit ang mas mataas na imaging resolusyon.
Mga Pagkakaiba sa TEM Imaging: Maliwanag na Larawan ng Patlang, Dark Field Image, Central Dark Field Image
Maliwanag na imahe ng patlang: Pinapayagan lamang ang ipinadala na beam na dumaan sa layunin na siwang para sa imaging, na nagpapakita ng pangkalahatang istraktura ng sample.
Ang imahe ng madilim na patlang at gitnang madilim na imahe ng patlang: Ang mga tiyak na pagkakaiba -iba ng mga beam ay dumadaan sa layunin na siwang, at ang gitnang madilim na imahe ng patlang ay binibigyang diin ang imaging ng pagkakaiba -iba ng beam kasama ang direksyon ng axis ng paghahatid, karaniwang may mas mahusay na kalidad ng imaging.
Ang mga aberrations ng TEM ay ang pangunahing mga kadahilanan na naglilimita sa paglutas ng mga mikroskopyo ng elektron, kabilang ang spherical aberration, chromatic aberration, at astigmatism. Ang spherical aberration ay sanhi ng pagkakaiba sa refractive power ng mga electron sa gitna at gilid ng mga rehiyon ng isang magnetic lens, ang chromatic aberration ay dahil sa pagpapakalat ng enerhiya ng elektron, at ang astigmatism ay sanhi ng hindi axisymmetric na likas na katangian ng magnetic field. Ang pagkakaiba -iba ng pagkakaiba ay sanhi ng epekto ng pagkakaiba -iba ng fraunhofer sa siwang.
Kaibahan na uri ng TEM
Ang kaibahan ng TEM ay sanhi ng pagkalat na nabuo ng pakikipag-ugnayan sa pagitan ng mga elektron at bagay, kabilang ang kaibahan ng kapal, pagkakaiba-iba ng pagkakaiba-iba, kaibahan ng phase, at z-contrast. Kapal ng Kapal: sumasalamin sa mga katangian ng ibabaw at mga tampok na morphological ng sample, na sanhi ng mga pagkakaiba -iba sa bilang ng atomic at kapal ng iba't ibang mga micro na rehiyon ng sample. Pagkakaiba -iba ng pagkakaiba -iba: Dahil sa iba't ibang mga orientation ng crystallographic sa loob ng sample, na umaayon sa iba't ibang mga kondisyon ng bragg, ang pagkakaiba -iba ng pagkakaiba -iba ay nag -iiba mula sa isang lugar sa isang lugar. Phase kaibahan: Kapag ang sample ay manipis na sapat, ang pagkakaiba-iba ng phase ng electron beam wave na tumagos sa sample ay gumagawa ng kaibahan, na angkop para sa imaging high-resolution. Z-contrast: Sa mode ng STEM, ang ningning ng imahe ay proporsyonal sa parisukat ng numero ng atomic at angkop para sa pag-obserba ng pamamahagi ng elemento. Sa pamamagitan ng pag -master ng mga pangunahing kaalaman na ito, ang mga gumagamit ng TEM ay maaaring mas epektibong magamit ang tool na ito para sa pagsusuri ng microstructure ng mga materyales.
