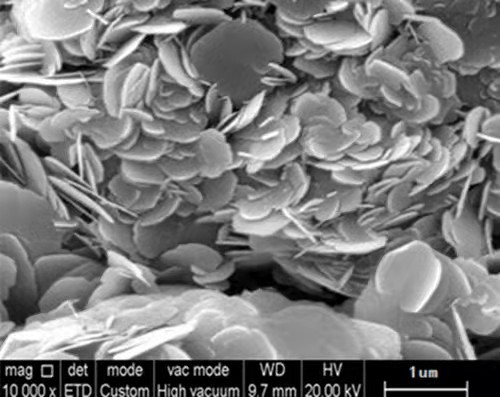

1. Pag -uuri ngPag -scan ng mga mikroskopyo ng elektron
Ang pag -scan ng mikroskopya ng elektron ay maaaring nahahati sa uri ng paglabas ng thermal electron at uri ng paglabas ng patlang ayon sa iba't ibang paraan ng henerasyon ng elektron. Ang filament na ginamit para sa uri ng paglabas ng thermal electron ay pangunahing tungsten filament mikroskopya. Uri ng paglabas ng patlang
Ang pagkakaiba sa pagitan ng paglabas ng mainit na patlang at paglabas ng malamig na patlang.

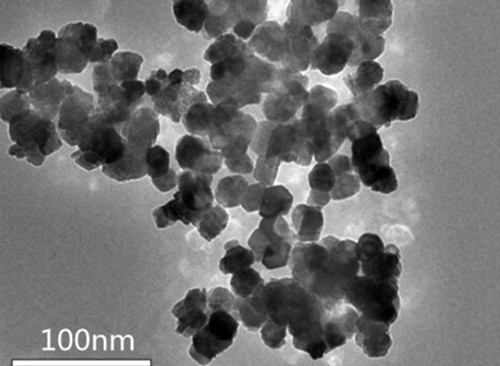

2. Pag -uuri ngPaghahatid ng mikroskopya ng elektron
Ang paghahatid ng mikroskopya ng elektron ay maaaring nahahati sa uri ng paglabas ng thermal electron at uri ng paglabas ng patlang ayon sa iba't ibang mga paraan ng henerasyon ng elektron. Ang mga filament na ginamit para sa thermionic emission ay pangunahing kasama ang mga filament ng tungsten at lanthanum hexaboride filament. Mayroong dalawang uri ng paglabas ng patlang: paglabas ng thermal field at paglabas ng malamig na patlang.
3. Ang pagkakapareho at pagkakaiba sa pagitan ng pag -scan ng mikroskopya ng elektron at paghahatid ng mikroskopya ng elektron
Ang dalawa ay may katulad na mga kinakailangan para sa sample: solid, bilang tuyo hangga't maaari, nang libre hangga't maaari mula sa kontaminasyon ng langis, at ang mga panlabas na sukat ay nakakatugon sa mga kinakailangan ng laki ng sample na silid.
Ang pagkakaiba ay:
(1) Sa paghahanda ng halimbawang: Ang kakayahan ng pagtagos ng mga electron ng TEM ay mahina. Ang paghahatid ng mikroskopya ng elektron ay madalas na gumagamit ng mga high-energy electron beam ng ilang daang kilovolts, ngunit nangangailangan pa rin ito ng paggiling o pag-iinit ng ion ng sample o ultra-manipis na paghiwa sa kapal ng micro nano scale, na siyang pinaka pangunahing kinakailangan. Ang SEM ay bahagya na nangangailangan ng paghahanda ng sample at nagbibigay -daan para sa direktang pagmamasid. Karamihan sa mga di-conductive na materyales ay nangangailangan ng paggawa ng mga conductive films (tulad ng gintong patong).
(2) Sa imaging: Sa panahon ng imaging SEM, ang electron beam ay hindi tumagos sa sample ngunit sinusuri ang ibabaw nito. Sa panahon ng imaging TEM, ang beam ng elektron ay tumagos sa sample. Ang spatial na resolusyon ng SEM sa pangkalahatan ay nasa pagitan ng XY-3-6NM,
Ang spatial na resolusyon ng TEM ay maaaring karaniwang maabot ang 0.1-0.5nm.
4. Ano ang kinakailangan ng kapal para sa sample kapag nagsasagawa ng pagsubok sa TEM?
Ang kapal ng sample ng TEM ay dapat na mas mababa sa 100nm. Kung ito ay masyadong makapal, ang beam ng elektron ay hindi madaling maipadala, na nagreresulta sa hindi maliwanag na mga imahe at hindi magandang imaging.
5. Ano ang mga kinakailangan para sa sample kapag nagsasagawa ng pagsubok sa TEM?
-Ang sample ay karaniwang kinakailangan upang maging tuyo. Kung ang sample ay isang solusyon, kailangan itong ibagsak sa isang tiyak na substrate (tulad ng baso), tuyo, at pagkatapos ay spray ng carbon. Kung ang sample mismo ay conductive, hindi na kailangang mag -spray ng carbon.
6. Paano maisagawa ang TEM sa Nanoparticles sa may tubig na solusyon?
Ang mga sample ng TEM ay dapat masuri sa ilalim ng mataas na mga kondisyon ng vacuum, habang ang mga nanoparticle sa may tubig na solusyon ay hindi maaaring direktang masukat. Karaniwan, ang mga micro grids o tanso mesh ay ginagamit upang alisin ang sample at ilagay ito sa isang sample pre extractor. Pagkatapos ng pagpapatayo, maaari itong mailagay sa isang mikroskopyo ng elektron para sa pagsubok. Kung ang laki ng sample ay maliit at kakaunti lamang ang mga nanometer, gumamit ng isang hindi maliliit na carbon film upang ma -scoop ang sample.
7. Mga kinakailangan sa kapal para sa mga sample na may mataas na resolusyon
Kapag kumukuha ng mga imahe ng high-resolution TEM, pinakamahusay na kontrolin ang kapal ng sample sa ibaba 20nm. Ang mga manipis na sample ay maaaring mabawasan ang pagkalat ng beam ng elektron, sa gayon ang pagpapabuti ng resolusyon ng imahe. Para sa mga pulbos na may diameter na mas mababa sa 20nm, maaari silang direktang maalis at sundin sa mga pelikulang suporta sa carbon o maliit na pore micro grids. Kung ang diameter ng butil ay mas malaki kaysa sa 20nm, pinakamahusay na i -embed muna ito, at pagkatapos ay gumamit ng teknolohiyang pagnipis ng ion upang manipis ang sample sa isang kapal na angkop para sa pagmamasid.
8. Paano gumawa ng TEM para sa mga sample na may pulbos?
Ang susi sa paghahanda ng mga sample ng pulbos ay ang magkaroon ng isang mahusay na pagsuporta sa pelikula at ikalat ang pulbos nang pantay -pantay na may katamtamang konsentrasyon. Matapos ang pagsuporta sa lamad ay ganap na tuyo, dapat itong mailagay sa isang mikroskopyo ng elektron para sa pagmamasid upang maiwasan ang pagkawasak ng sumusuporta sa lamad sa ilalim ng pag -iilaw ng beam ng elektron.
① Pre Mag -attach ng isang manipis na film ng suporta sa tanso mesh;
② Pumili ng isang makatwirang pagkakalat batay sa mga katangian ng sample ng pulbos;
③ Ipakalat ang pulbos nang pantay -pantay sa pamamagitan ng ultrasound upang makabuo ng isang suspensyon;
④ Ilagay ang solusyon ng pulbos sa isang tanso mesh gamit ang mga pamamaraan ng drop o scoop at tuyo ito;
⑤ Tiyakin na ang sample ng pulbos ay pantay na ipinamamahagi sa tanso mesh at walang mga kontaminado;
⑥ Dahan -dahang pumutok ang tanso mesh na may isang bola ng paghuhugas ng tainga upang matiyak na walang madaling pagbagsak ng pulbos.
9. Bakit ang pag-spray ng ginto sa hindi conductive o hindi maganda na mga conductive sample?
Ang imaging SEM ay ang proseso ng pagkuha ng mga signal ng pangalawang electron at backscattered electrons sa pamamagitan ng isang detektor. Kung ang sample ay hindi conductive o may mahinang kondaktibiti, magiging sanhi ito ng akumulasyon ng labis na mga elektron o libreng mga partikulo sa ibabaw ng sample na hindi maaaring gabayan sa isang napapanahong paraan. Matapos ang isang tiyak na antas, ang paulit -ulit na singilin at pagpapalabas ng mga phenomena ay magaganap, na sa huli ay nakakaapekto sa paghahatid ng mga elektronikong signal, na nagiging sanhi ng pagbaluktot ng imahe, pagpapapangit, pag -alog, at iba pang mga kababalaghan. Matapos ang pag -spray ng ginto, ang kondaktibiti ng sample na ibabaw ay mapapahusay, sa gayon maiiwasan ang kababalaghan ng akumulasyon.
10. Nakakaapekto ba ang pag -spray ng ginto sa morpolohiya ng sample?
Matapos ang pag -spray ng ginto sa ibabaw ng sample, iilan lamang hanggang sa isang dosenang mga layer ng mga gintong atomo ay natatakpan sa ibabaw nito, na may kapal ng ilang mga nanometer lamang sa isang dosenang mga nanometer, na halos walang epekto sa morpolohiya.
11. Paano i -demagnetize ang magnetic powder?
Ang mga magnetic pulbos ay maaaring ihanda gamit ang zeiss field emission electron mikroskopya nang walang demagnetization, kasunod ng paghahanda ng mga maginoo na mga sample ng pulbos. Kung ang ilang mga bloke na hugis malakas na magnetic na materyales ay maaaring ma -demagnetize sa pamamagitan ng pag -init o paglalapat ng isang panlabas na magnetic field, may mga dalubhasang demagnetizer sa merkado.
12. Bakit ang mga magnetic particle sa pangkalahatan ay hindi pinapayagan na sumailalim sa paghahatid ng mikroskopya ng elektron?
Dahil ang sample ay kailangang ibagsak sa isang nakalaang suporta sa pelikula kapag gumagawa ng mga magnetic na materyales, ang magnetic material ay maaaring maakit sa lens, na nakakaapekto sa resolusyon ng TEM at kontaminado ang mikroskopyo ng elektron.
13. Bakit ang iba't ibang mga instrumento ay gumagawa ng iba't ibang mga epekto sa parehong sample?
Kung ang mga parameter ng camera ay nakatakda nang katulad, ang epekto ay hindi naiiba. Ang iba't ibang mga instrumento ay may iba't ibang mga setting ng parameter (probe, boltahe, beam kasalukuyang, atbp.) Sa panahon ng pagbaril, at ang tiyak na epekto ng mga parameter ay kailangang masuri batay sa mga resulta ng pagbaril.
14. Ano ang mga tiyak na mga sitwasyon ng aplikasyon para sa pag -spray ng ginto, platinum, at carbon?
Ang mga target na metal tulad ng AU at PT ay maaaring dagdagan ang conductivity, dagdagan ang henerasyon ng pangalawang electron at backscattered electron, may mahusay na signal-to-ingay na ratio, at bawasan ang pagtagos ng beam ng elektron, na may layunin na makakuha ng mga de-kalidad na imahe. C target na materyal, angkop para sa pagsusuri ng EDS, EBSD, WDS at iba pang mga sangkap.
15. Kapag kumukuha ng mga larawan ng SEM. Bakit ang pag-spray ng ginto o carbon sa mga hindi conductive o hindi maganda conductive sample?
Kapag sinusunod sa isang pag -scan ng mikroskopyo ng elektron, kapag ang insidente ng electron beam ay tumama sa sample, ang singil ng akumulasyon ay nangyayari sa ibabaw ng sample, na bumubuo ng mga singilin at paglabas ng mga epekto na nakakaapekto sa pagmamasid at pag -record ng photographic ng imahe. Samakatuwid, bago ang pagmamasid, ang conductive na paggamot ay dapat isagawa, tulad ng pag -spray ng ginto o carbon, upang gawin ang ibabaw ng halimbawang conductive.
16. Ang sample ay hindi naglalaman ng elemento ng carbon, ngunit ang resulta ay nagpapakita ng isang nilalaman na mas mataas kaysa sa 70%, na lumihis nang labis mula sa aktwal na sitwasyon. Paano ito hahawakan?
Ang spectrum ng enerhiya ay hindi mapaniniwalaan sa mga elemento na may mga numero ng atom na mas mababa sa 11, at ang mga pagkakamali sa carbon, nitrogen, at oxygen ay pangkaraniwan. Bilang karagdagan, ang polusyon ng carbon ay nagmula sa isang malawak na hanay ng mga mapagkukunan, tulad ng conductive adhesives, pakikipag -ugnay sa pagitan ng mga sample at kamay, DP pump, air dust, at iba pa. Ang espesyal na pansin ay dapat bayaran sa hindi angkop na mga elemento ng ilaw tulad ng carbon, nitrogen, at oxygen para sa pagsusuri ng spectrum ng enerhiya. Bilang karagdagan, kung kinakailangan ang pagsubok sa pagmamapa, maaaring may malinaw na carbon, nitrogen, at oxygen sa background maliban sa sample, na maaaring hindi makilala mula sa sample, ang pagma -map ay nagbabayad ng espesyal na pansin sa mga magaan na elemento tulad ng carbon, nitrogen, at oxygen. Kung ang nilalaman ay mas mataas kaysa sa aktwal na halaga, maaari itong artipisyal na mabawasan.
17. Ang dahilan para sa hindi malinaw na mga resulta ng pagbaril sa morpolohiya
Ang mahinang kondaktibiti ng sample ay humahantong sa hindi maliwanag na mga resulta ng pagbaril; Ang mga kinakailangan sa pagbaril ay masyadong mataas, at ang instrumento mismo ay hindi maaaring matugunan ang mga ito; Ang pagtuon o astigmatism ay hindi nababagay nang maayos, na sa pangkalahatan ay bihirang; May kaugnayan din ito sa pagsasaayos ng aparato at kapaligiran sa pag -install.
18. Sa mga imahe ng SEM ng ilang mga sample, ang halata na electron beam black spot ay makikita. Paano alisin ang mga electron beam spot sa interface?
Ang mga elektron na beam black spot ay maaaring magpahiwatig na ang sample ay medyo marumi at naipon ang carbon. Inirerekomenda na bigyang -pansin ang kapaligiran ng imbakan o magsagawa ng napapanahong pagsubok sa handa na sample.
19. Ano ang dahilan ng sample ng pagpapakalat ng ethanol na kumukuha ng morpolohiya, na nagpapakita ng isang layer ng pelikula sa substrate?
Ang dahilan para sa hitsura na kahawig ng isang pelikula ay dahil sa pagpapakalat ng ethanol na sinusundan ng pag -spray ng ginto.
20. Bakit walang kulay ang paghahatid ng mikroskopya ng elektron?
Ang kulay ay tinutukoy ng kulay ng ilaw, iyon ay, ang dalas ng mga electromagnetic waves, at ang ilaw ng isang mikroskopyo ng elektron ay hindi natural na ilaw, ngunit ang isang mapagkukunan ng ilaw ng elektron, kaya hindi ito maipakita ang mga makukulay na kulay. Ang paghahatid ng mikroskopya ng elektron ay maaaring magbunyag ng mga pinong istruktura na mas maliit kaysa sa 0.2um na hindi malinaw na nakikita sa ilalim ng isang optical mikroskopyo, na tinatawag na mga submicroscopic na istruktura o mga istruktura ng ultrafine. Upang makita nang malinaw ang mga istrukturang ito, kinakailangan na pumili ng isang ilaw na mapagkukunan na may mas maikling haba ng haba upang mapabuti ang paglutas ng mikroskopyo. Noong 1932, naimbento ni Ruska ang mikroskopyo ng paghahatid ng elektron na may isang electron beam bilang ilaw na mapagkukunan. Ang haba ng haba ng beam ng elektron ay mas maikli kaysa sa nakikitang ilaw at ultraviolet light, at ang alon ng electron beam ay
Ang haba ay inversely proporsyonal sa parisukat na ugat ng boltahe ng pinalabas na beam ng elektron, na nangangahulugang mas mataas ang boltahe, mas maikli ang haba ng haba. Sa kasalukuyan, ang paglutas ng TEM ay maaaring umabot sa 0.2Nm, at ang mga imahe na nakuha ng mikroskopya ng elektron ay "mga imahe ng grayscale" na sumasalamin sa bilang ng mga elektron (i.e. ningning), nang walang impormasyon sa kulay.
